#36/25 Kallax Hack Türen Part-1

Hi Folks heute ist das Filament angekommen und ich habe dies dann direkt auf die Reusable Spools hier vor Ort eingespannt damit wir auch Zeit nah mit den Drucken anfangen können.

Nun aber erst einmal wie üblich wollen wir dem Ersteller und Designer etwas Respekt und Dankbarkeit zurück geben für dieses tolle Design:

Hier die Links zum Designer und den Modellen sowohl für die großen wie auch den kleinen Drucker:

• Designer Profil
• Modell Link

Hier mal eine kleine Auflistung der zu druckenden Teile für unsere 12 Türen:

• 48 Einzelteile für die Türen
• 48 Einzelteile für den Rahmen
• 48 Einzelteile für die Scharniere
• 24 Einzelteile für die Türgriffe

Insgesamt haben wir hier mit 168 Druckstücke schon eine gute Aufgabe vor uns weshalb wir auch den P1S und den A1Mini parallel nutzen werden.

Wichtig die hier drunter gemachten Berechnungen waren Richtwerte welche überschlagen wurden. Die genauen Verbrauchs und Zeitlichen Angaben erhaltet Ihr am Ende des Artikels.

Aufgeteilt werden diese in folgende Bereiche und Designs:

• Design Wave 8 Türeinheiten
  • Kleiderschrank
  • Recylingfabrik RPLA süße Kirsch – Rahmen und Türen
  • 4 Griffe in ESun PLA+ weiss
  • 4 Griffe in RPLA süße Kirsche
• Design Honeycomb 2 Türeinheiten
  • TV Schrank Schlafzimmer
  • Esun PLA weiß – Rahmen und Türen
  • 4 Griffe in Sunlu PLA+ schwarz
• Design Honey Comb 2 Türeinheiten
  • Resinmateriallager
  • Farbe und Griffe noch nicht geplant

Wie sollte es auch anders sein die erste Rolle Refill hab ich mal wieder verkackt und ich bekam sie dann nicht mehr auf meine Bambulab Rollen. Also einmal die Masterspool gedruckt und nächsten Rettungsversuch gestartet. Wenn dies auch nicht funktioniert muss ich mir noch mal Kabelstrabse kaufen und den umständlichen Weg gehen, selber schuld. Bei allen weiteren Spoolen klappte das mit dem Refill sehr gut.

Als erstes haben wir die 12 Rahmen geplant welche dann auch mit dem P1S gedruckt wurden da hier je ein Rahmen auf ein Druckbett passte. Diese wurden immer parallel zu anderen Drucken auf dem A1Mini gefertigt. Hier die Daten für alle 12 Rahmen:

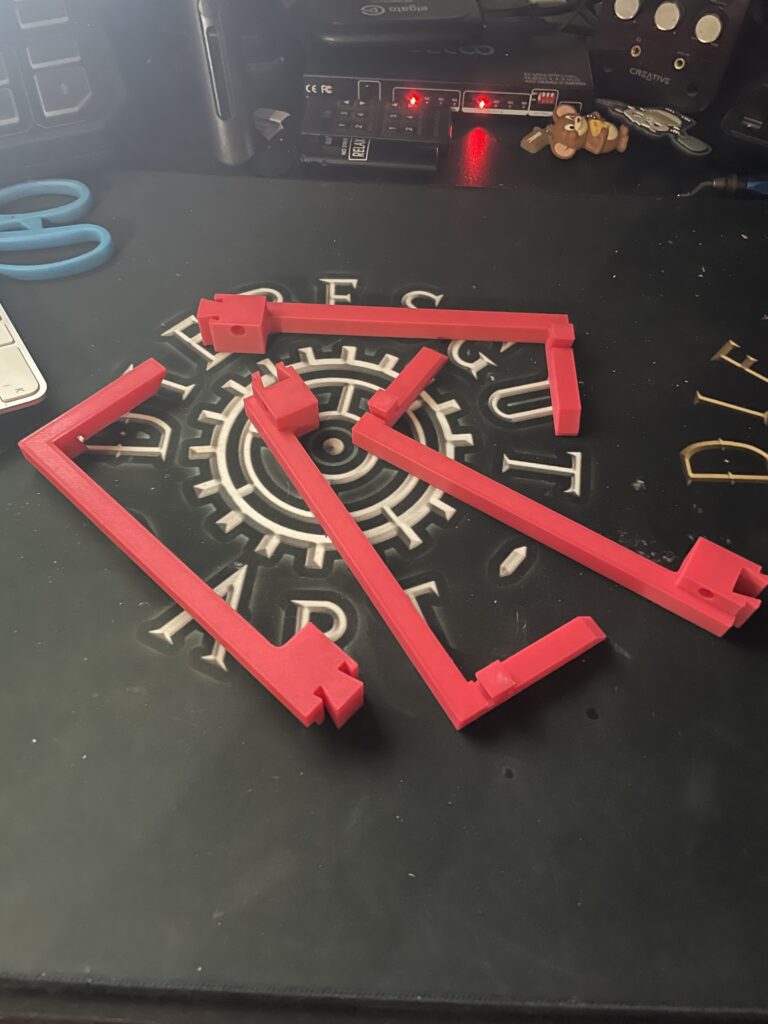

Hier einmal das erste Ergebnis beispielhaft anhand des ersten Rahmens.

Danach haben wir die Türgriffe auf einer Platte mit dem P1S gedruckt.

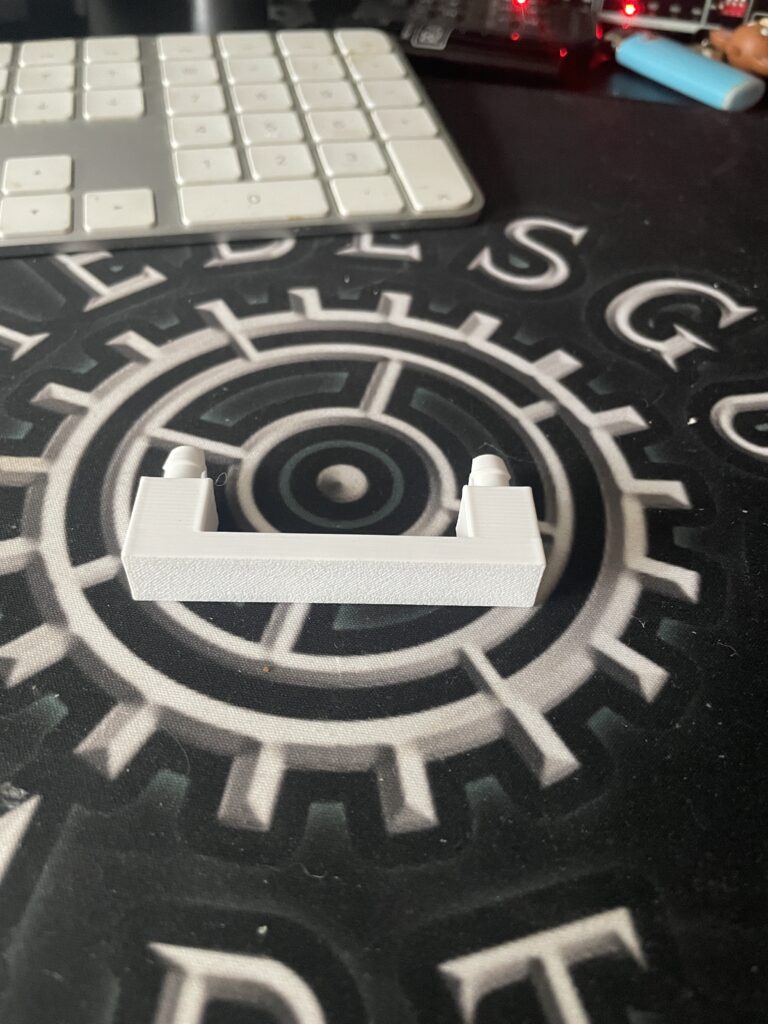

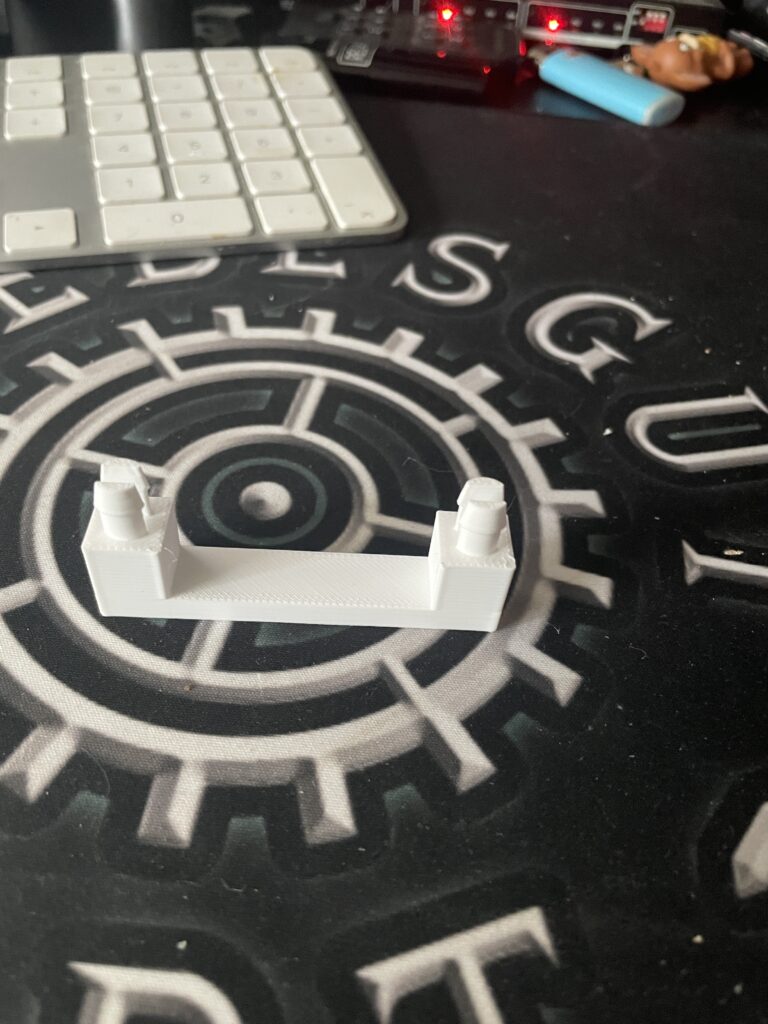

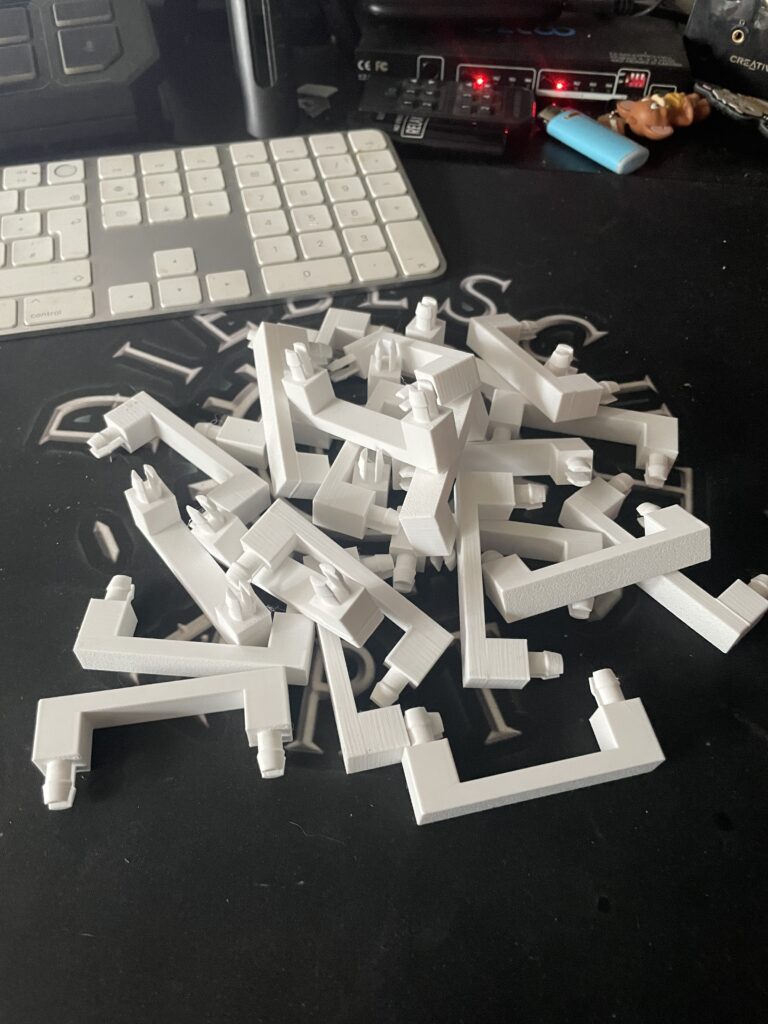

Hier noch ein Bild der fertigen Griffe.

Hier war die Orientierung durch den Designer schlecht gewählt und so brachen alle Griffe so, dass wir diese immer passend zu Tür in rot und weiß erneut gedruckt haben. Die obigen Zeiten wurden daher doppelt benötigt im Verlauf des gesamten Projektes.

Nun ging es an die Türen, diese passen genau auf die A1Mini Platte und daher bot es sich an sowohl den A1Mini wie auch den P1S zu nutzen um hier etwas Zeit zu gewinnen. Wir teilen daher die Druckzeiten auch auf die pro Drucker gedruckten Stunden auf. Somit habt Ihr ein wirklich gutes Bild über die geleisteten Druckstunden insgesamt. Da die Griffe in der Montage immer gebrochen sind haben wir diese in einer anderen Orientierung nochmals gedruckt.

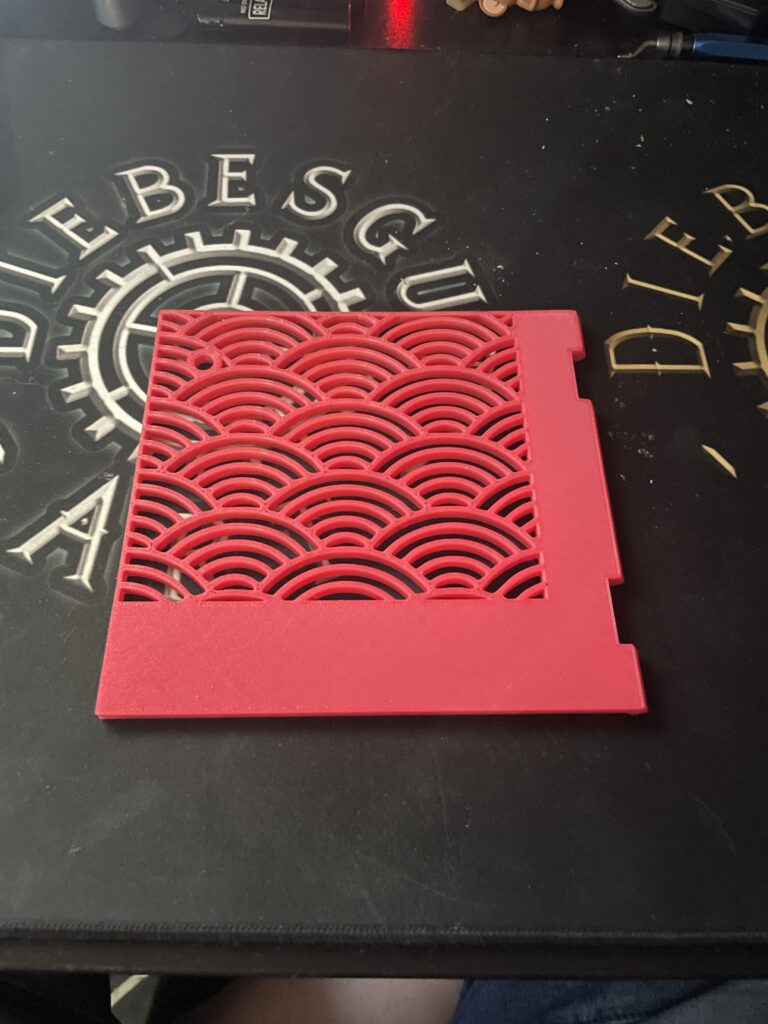

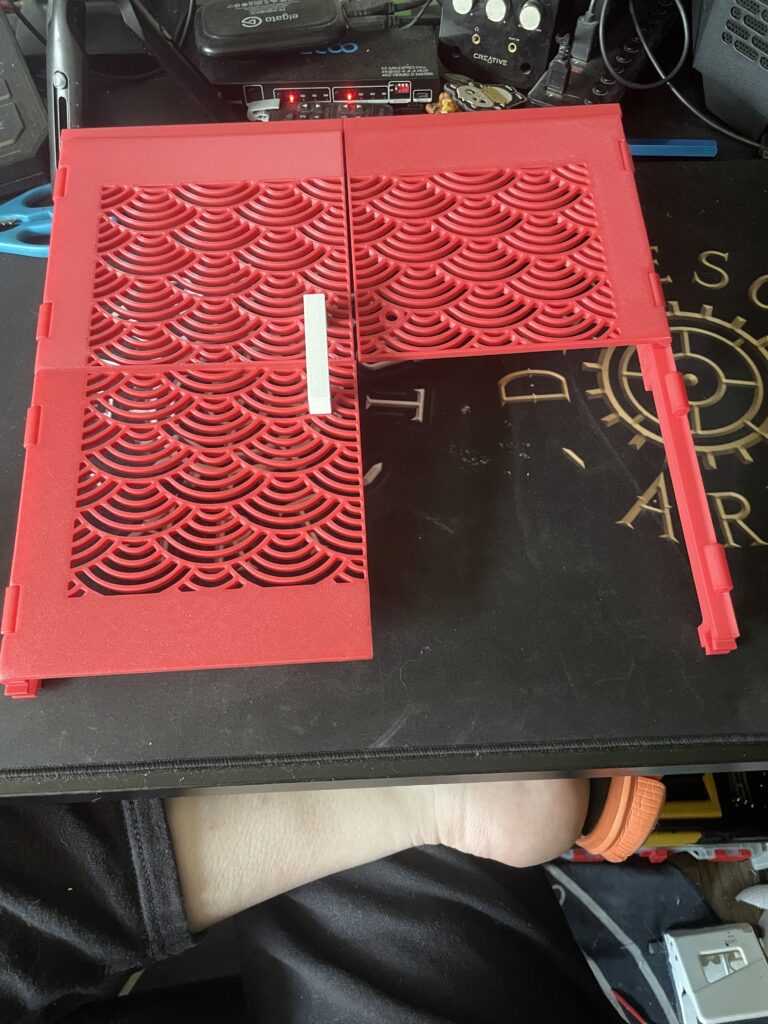

Hier einmal die Bilder zur Tür:

Um Euch hier eine bessere Übersicht zu geben gestallten wir die Zeitübersicht diesmal etwas anders denn diese wurde mit Excel für jeden einzelnen Druck des gesamten Projektes verwirklicht.

Wir mussten dieses Projekt cuten und in zwei Parts teilen da ich ansonsten in meinem Urlaub mich nur mit diesem Projekt beschäftigen würde und so weder Zeit zum lernen noch Zeit zum erholen gehabt hätte. Im kommenden Part werden wir auch nochmal einige Türen in dem hier gezeigtem Design drucken aller Dings auch ein weiteres Design verwenden welches wir Euch dann in den Fotos zeigen werden. Auch die finalen Ergebnisse werden wir Euch im Part zwei zeigen. Alle obigen Daten sind auf das gesamte Projekt bezogen, die Druckzeiten und Verbrauchsmenge erhaltet Ihr hier im Anschluß.

Daher gibt es hier dann auch entsprechend die Zeiten sortiert nach Drucker für die ersten 8Türen.

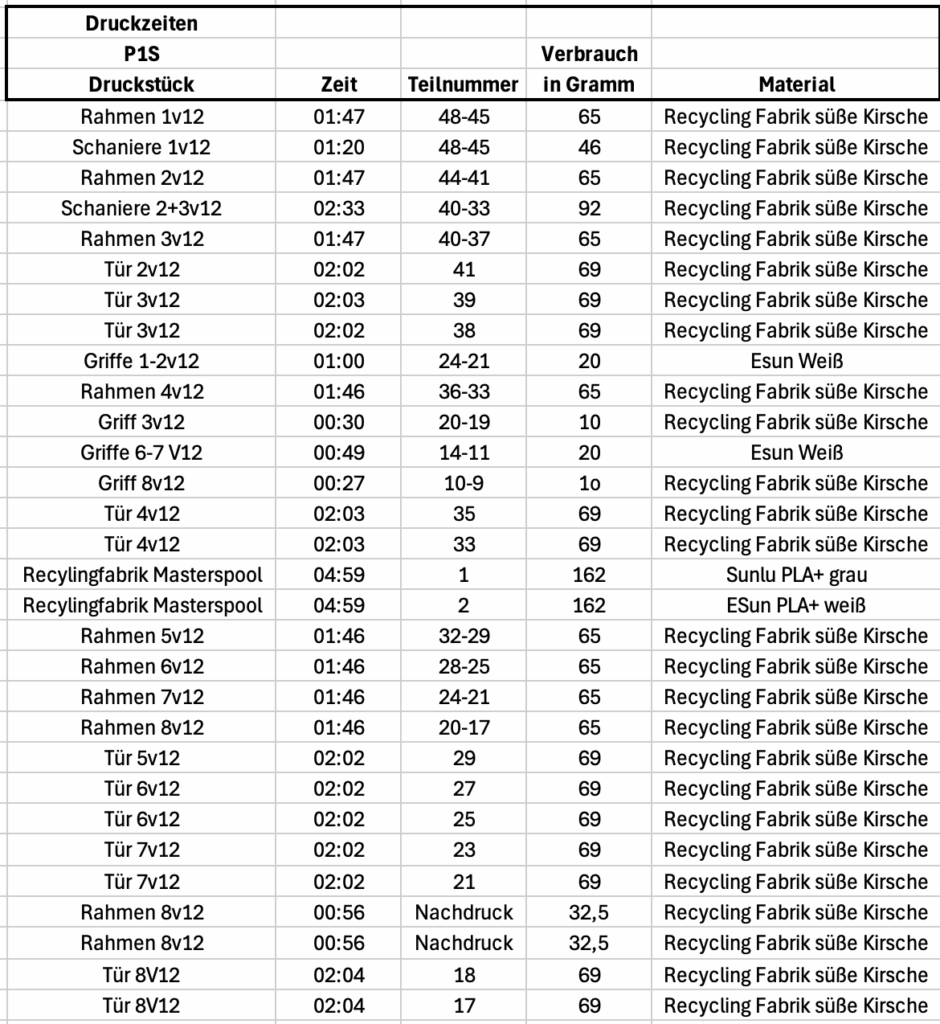

Hier einmal die detailierten Druckdaten des P1S aus Part 1:

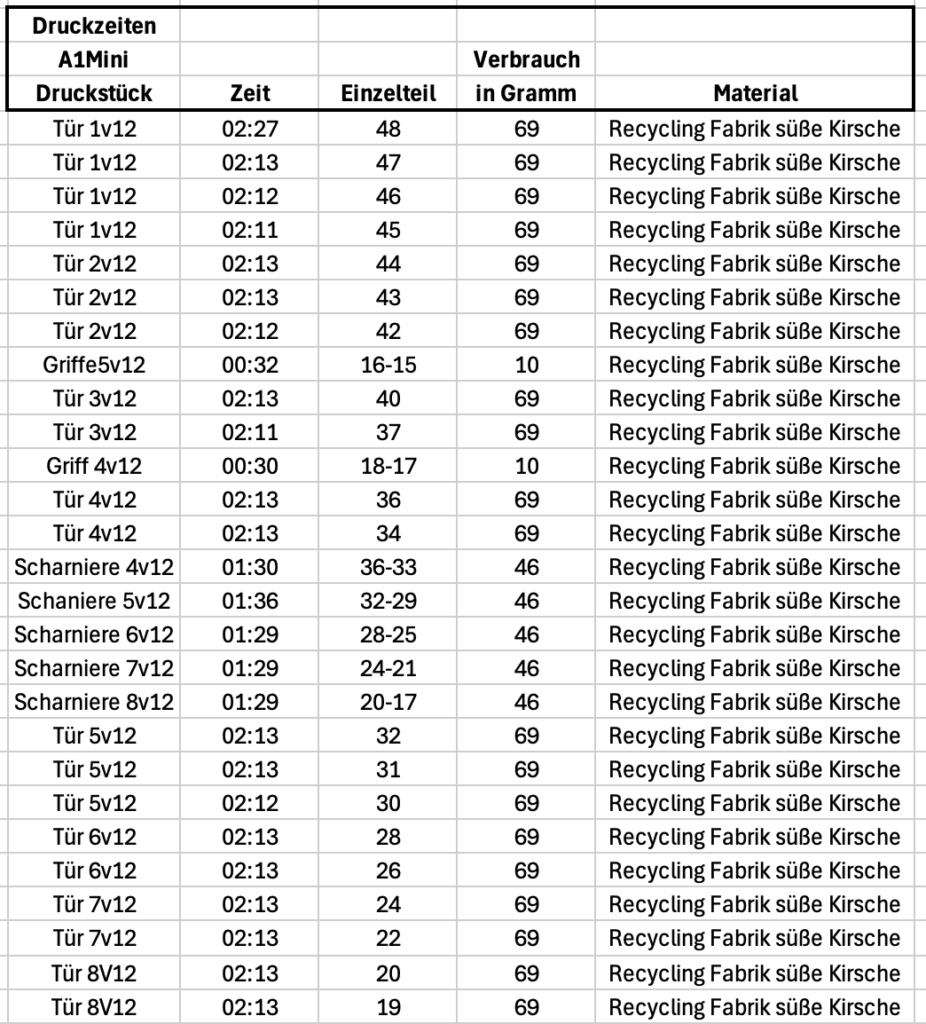

Hier einmal die detaillierten Druckdaten des A1Min aus

Nun aber zu einem anderem Thema natürlich hatte ich auch Fehldrucke da ich die Platten nicht richtig saubergemacht habe oder ich mich aus versehen in der Skalierung vertan habe wie auch andere Anwendungsfehler von mir. Dabei haben wir natürlich auch etwas an Material verbraucht. Leider passierten die Meisten Fehler auf meinem P1S da ich hier etwas zu sehr in meiner Routing gefangen war.

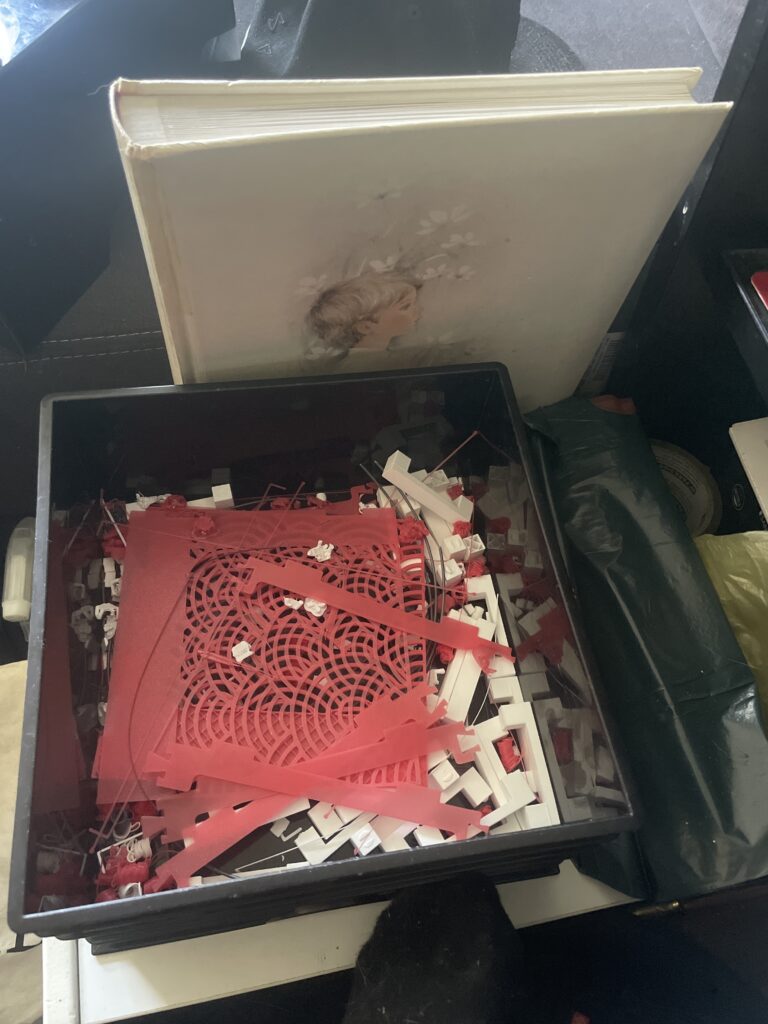

Fail des Tages: Nachdem wir heute die zweite Masterspool der Recyclingfabrik gedruckt hatten wollten wir das halb abgerollte Filament retten. Dies ging leider so mächtig schief, dass wir das komplette 1KG hart verknotet weg werfen mussten da es nicht mehr nutzbar war. Fragt bitte nicht wie dies passieren konnte, sowohl meine Frau wie auch ich können uns das auch nicht so wirklich erklären. Was aber bedeutet wir werden wohl nochmal Material im Notfall nachbestellen müssen. Da wir die 5KG jedoch mit allen Teilen berechnet hatten sollten wir aktuell noch genug Spielraum haben da ja einige Teile nicht in dem Rot gedruckt wurden und 4 Türen also um die 1600 Gramm mit einem komplett anderem Filament geplant ist.

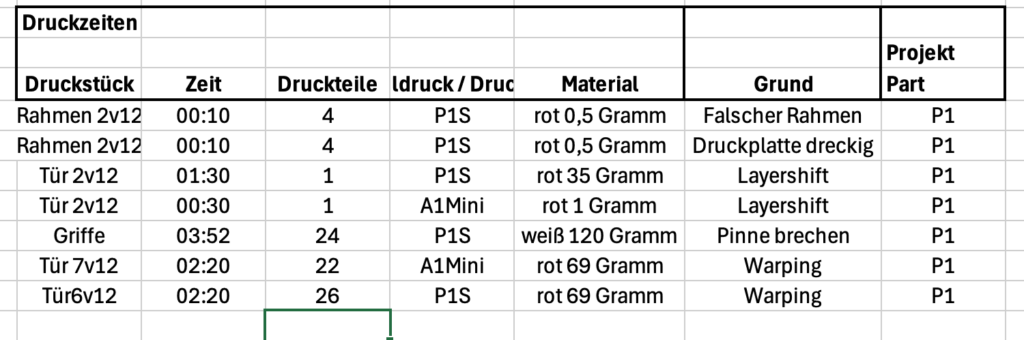

Hier einmal die Übersicht der Fehldrucke welche dann mit dem Poo welche für diesen Part waren. Sprich 8 Türen.

So detailliert haben wir noch nie ein Projekte hier präsentiert und ich bin ehrlich zu Euch es war auch etwas mehr Arbeit als sonst welche mir aber gerade bei so vielen Druckstücken sogar geholfen hat die Übersicht zu behalten.

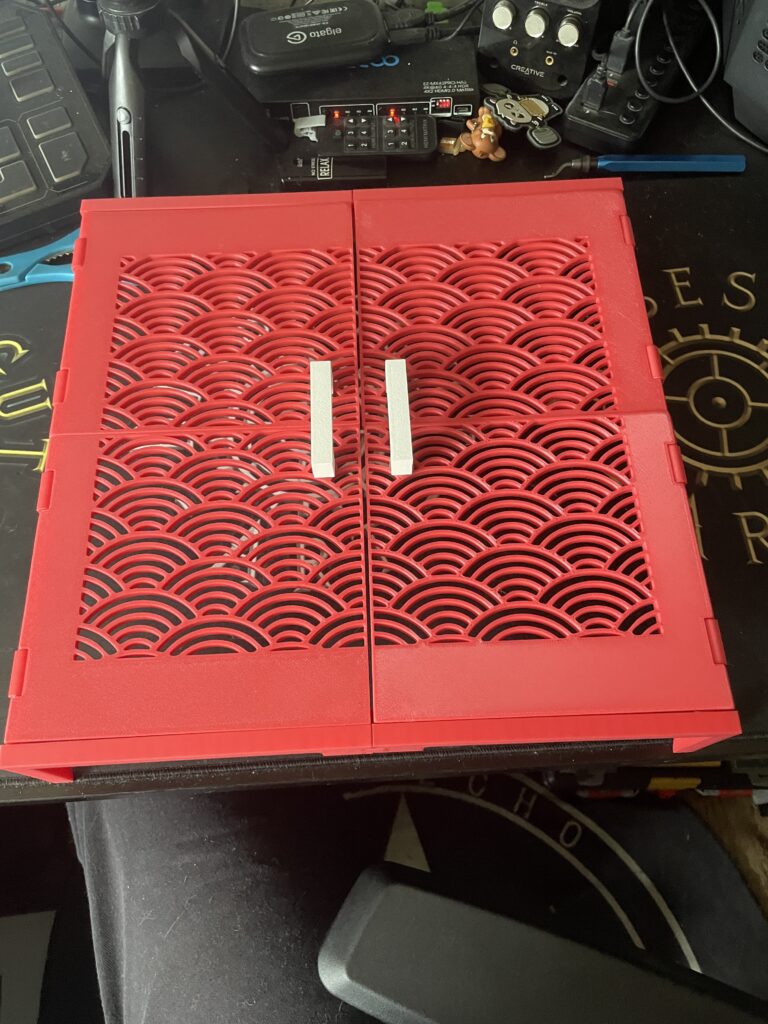

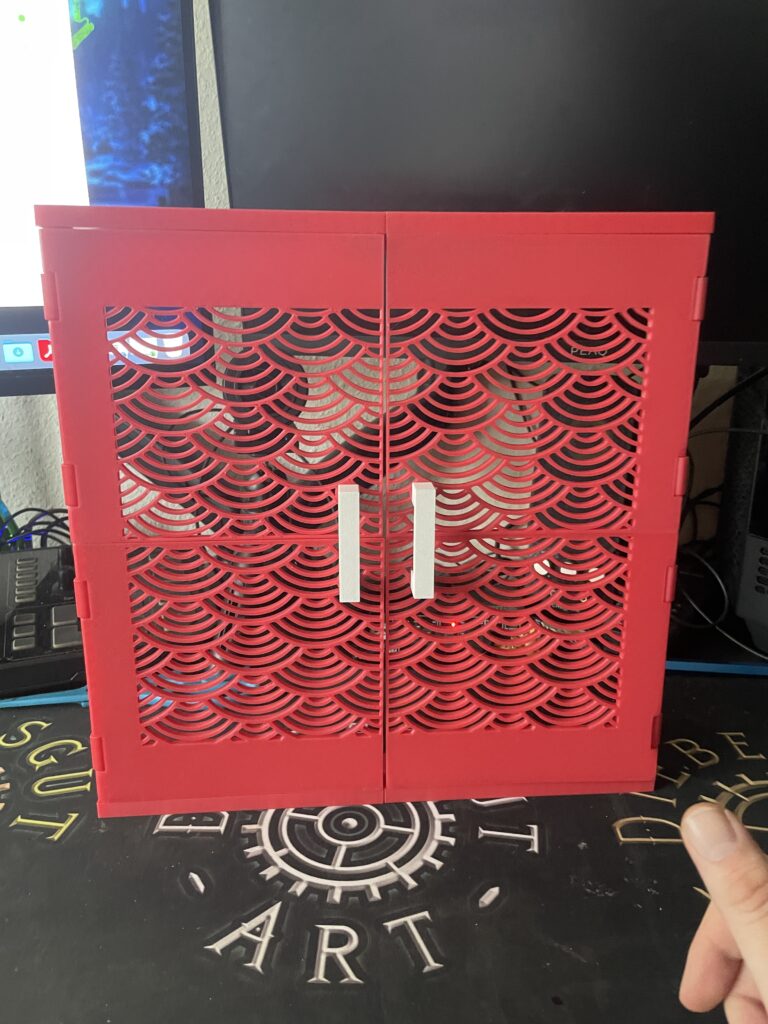

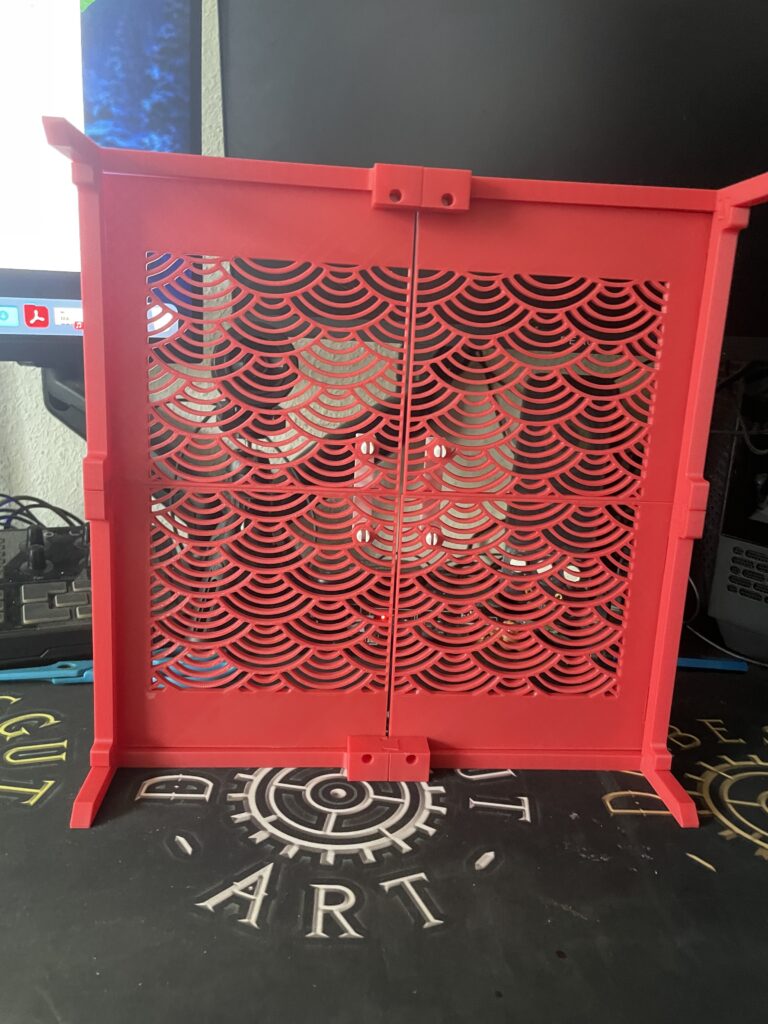

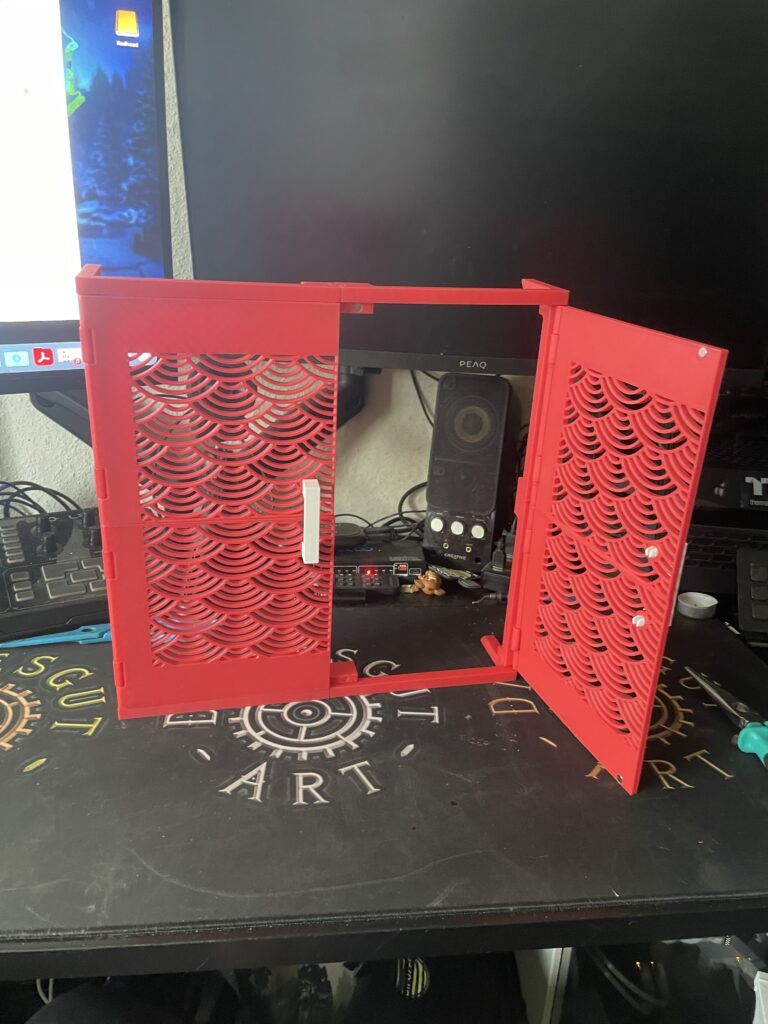

Als krönenden Abschluss möchte ich Euch natürlich das entsprechende Ergebnis nicht vorenthalten.

Vielen Dank für Eure Aufmerksamkeit und wir sehen oder lesen uns in Part zwei mit den letzten vier Türen.

Euer Leviathan
